PIPA PELINDUNG PENGHANTAR KABEL LISTRIK

PIPA PELINDUNG PENGHANTAR LISTRIK

PENGERTIAN PIPA PELINDUNG

Perlu diketahui bahwa pada pekerjaan instalasi listrik banyak sekali dipergunakan pipa listrik. Fungsi pipa adalah untuk melindungi pemasangan kawat penghantar. Dengan  pemasangan pipa akan diperoleh bentuk instalasi yang baik dan rapi.

MACAM-MACAM PIPA INSTALASI

Pipa instalasi yang digunakan dalam instalasi listrik antara lain:

1.       Pipa besi/baja (union)

2.      Pipa PVC (plastik)

3.      Pipa spiral (fleksibel)

4.      Pipa-galvanis

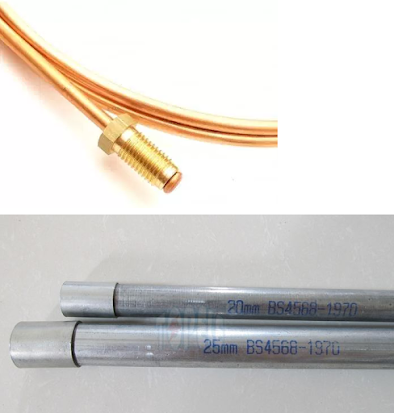

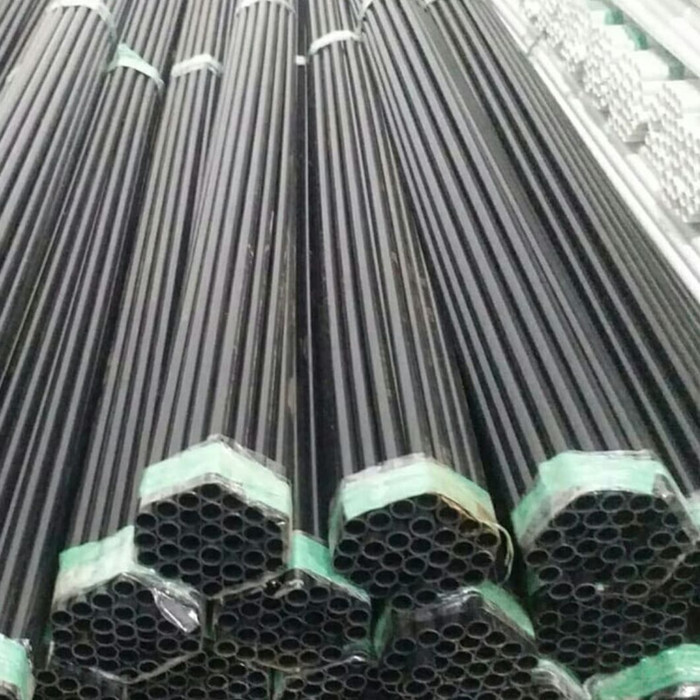

 1. Pipa Union

Pipa union adalah pipa yang terbuat dari plat besi dan dibuat oleh pabrik tanpa menggunakan las dan diberi cat meni berwarna merah. Pipa jenis ini dalam pengerjaannya mudah karena dapat dengan mudah dibengkokkan dalam keadaan dingin. Selain daripada itu pipa union mudah pula dipotong dengan gergaji besi. Pipa jenis ini mudah didapat dipasaran dengan harga relatif murah.

Dalam instalasi listrik, pada pemasangan pipa union, jika masih dalam jarak jangkauan tangan harus dihubungkan dengan bumi, kecuali bila digunakan untuk menyelubungi kawat pembumian (arde).

Pemasangan pipa union umumnya dipasang pada tempat yang kering dengan maksud menghindari terjadinya korosi atau karat.



 2.   Pipa PVC atau Paralon

Dewasa ini selain pipa union yang terbuat dari besi, juga banyak dipakai pipa pelindung yang terbuat dari pipa bahan PVC atau paralon. Keuntungan penggunaan pipa PVC ini dibanding dengan pipa union antara lain adalah pipa PVC lebih ringan, mudah pengerjaannya, mudah dibengkokkan dan yang lebih penting adalah pipa PVC sendiri adalah merupakan bahan isolasi sehingga dalam pemasangannya tidak akan mengaibatkan terjadinya hubungan pendek antara penghantar dengan pipa.

Penggunaan pipa PVC sangat cocok untuk daerah lembab sebab tidak akan menimbulkan korosi. Namun demikian pipa PVC mempunyai kelemahan yaitu tidak tahan digunakan pada suhu kerja di atas 60⁰C.



3.   Pipa Fleksibel

Pada instalasi listrik adakalanya dipasang pipa yang disebut pipa fleksibel. Pipa ini dibuat dari logam yang mudah diatur dan lentur. Sebagai contoh misalnya dipakai sebagai pelindung kabel yang berasal dari dak standar menuju ke meter pembatas listrik atau juga dipakai sebagai pelindung pada penghantar instalasi tenaga seperti mesin bubut, pres, dan mesin skraf serta dikapal laut, dan sebagainya.



Atau



4.   Pipa Galvanis

Didalam instalasi listrik pipa galvanis banyak digunakan pada dak standar,tiang lampu taman.Dan pipa galvanis ini biasanya juga disebut pipa ledeng.



Maksud dan tujuan pemasangan pipa pada instalasi listrik antara lain:

1.       Untuk memberikan perlindungan pada penghantar terhadap gangguan mekanis yang mungkin terjadi pada penghantar.

2.      Sebagai tempat untuk meletakkan/menyalurkan kabel penghantar di dalamnya.

3.      Untuk mempermudah pembongkaran dan pemasangan kembali penghantar-penghantar pada waktu perbaikan/penggantian penghantar yang rusak.



Pada instalasi listrik direncanakan sedemikian rupa dengan permukaan bagian dalamnya harus licin, agar dalam penarikan kawat penghantar di dalam pipa tersebut tidak mengakibatkan isolasi kawat tersebut tidak rusak.

Pipa instalasi harus memenuhi ketentuan pada persyaratan sebagai berikut:

1. ­Pipa instalasi harus terbuat dari bahan yang tahan terhadap kelembaban.  Misalnya: pipa baja, pipa PVC (pastik) atau bahan lain yang sederajat. (Pasal 730 D2 PUIL 77).
2. ­Pipa instalasi harus dibuat sedemikian rupa sehingga dapat melindungi secara mekanis hantaran yang ada di dalamnya dan harus tahan terhadap tekanan mekanis yang mungkin timbul selama pemasangan dan pemakaian. (pasal 730 D3 sub. A PUIL 77).
3. ­Permukaan bagian dalam dan luar dari pipa harus licin dan rata, tidak boleh terdapat lubang atau tonjolan yang tajam atau cacat lain yang sejenis pada bagian dalam atau luar pipa tersebut, serta harus dilindungi secara baik terhadap karat. (pasal 730 D3 sub.b PUIL 77).
4. ­Pada bagian dalam pada ujung dari bahagian penyambung pipa tidak boleh terdapat bahagian tajam. Permukaan dan pinggiran atau bibir lewat mana hantaran itu ditarik harus licin dan tidak tajam. Pada ujung bebas dari pipa instalasi yang terbuat dari baja, kawat dipasang-selubung masuk (tule) yang berbentuk baik dan terbuat dari bahan yang awet.
5. Pemasangan pipa instalasi harus sedemikian rupa sehingga hantaran dapat ditarik dengan mudah setelah pipa benda bantu dipasang, serta hantaran dapat diganti dengan mudah tanpa membongkar sistem pipa (pasal 730 F1 PUIL 77).
6. ­Pipa instalasi yang terbuat dari logam dan terbuka yang terdapat dalam jarak yang kanan tangan harus ditahankan dengan baik, kecuali bila pipa instalasi logam tersebut dipergunakan untuk menyelubungi kabel yang mempunyai instalasi ganda (mis: NYM) atas digunakan hanya untuk menyelubungi kawat pertahanan. (pasal 730 F3 PUIL 77)
7. ­Pipa instalasi haru sedapat mungkin dipasang secara tegak lurus atau mendatar. (pasal 730 F4 PUIL 77)



Pipa instalasi PVC (plastik) memiliki beberapa keuntungan antara lain:

1.       Tahan terhadap bahan kimia, jadi tidak perlu dicat.

2.      Tidak menyalurkan nyala api.

3.      Ringan dan mudah dibawah/digunakan

4.      Mudah dibentuk dengan menggunakan alat pemanas.



Pipa instalasi logam/baja memiliki beberapa keuntungan antara lain:

1.       Lebih kuat

2.      Tahan terhadap panas dan nyala api

3.      Bisa dijadikan pentahanan langsung

4.      Kerusakan mekanis tidak perlu diragukan



Macam-Macam Benda Bantu Pada Pemasangan Pipa Instalasi

1.       Kotak sambung (T. dos)

2.      Lasdop

3.      Tule

4.      Sengkang / pelana

5.      Roset kayu

6.      Sambungan Pipa (SOK)

7.      Bengkokan (karte bocht)
